穿心式電流互感器系列

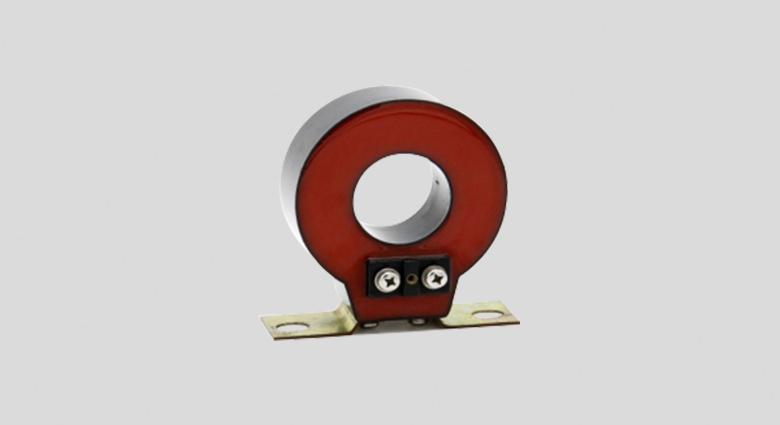

LDZC-10高精度電流互感器適用于交流電力系統35kV和10kV以下電纜線路供用電設備的電流、電能測量和保護。該電流互感器具有體積小、重量輕、便于安裝等特點，已在環網開關柜中廣泛應用。

該型電流互感器選用新型導磁材料作為測量繞組的鐵芯，其高磁導率、較低的飽和磁感應強度和優良的穩定性，保證了較高的測量準確度和較低的儀表保安系數，優質進口硅鋼片經先進工藝加工后作為保護繞組的鐵芯，保證了較高的準確限值系數。

環型鐵芯和二次繞組采用優質環氧樹脂真空澆注在可阻燃的塑料殼體內，防潮濕，性能穩定，無需維護。該型電流互感器體積小、重量輕，占用空間小，固定在環網開關柜的電纜室內，安裝時只需將電纜從內孔穿過，簡便快捷，和諧美觀。（注：可按用戶要求定制不同規格、參數的系列電流互感器）

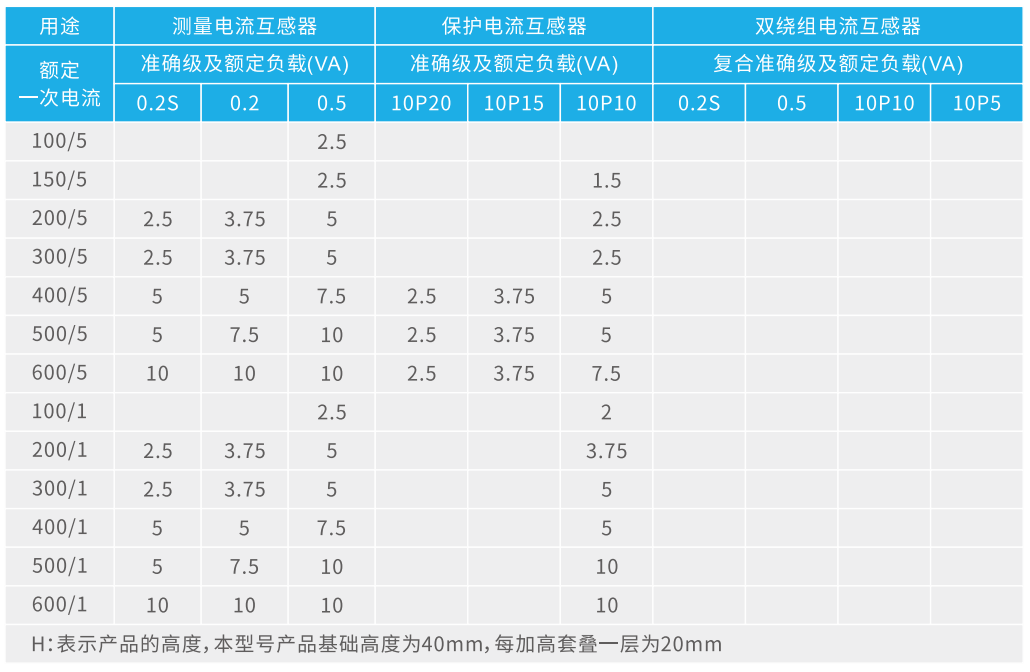

LDZC-45/100*H型電流互感器電流互感器參數選型及外形尺寸安裝圖

LDZC-φ45/φ100*H型外形尺寸圖
